振动筛结构及工作原理

振动筛是面粉厂清理车间应用普遍的一类清理除杂设备，除杂效果好，操作简单。其原理是利用不同形状的筛孔把在粒度上与小麦差别比较明显的大杂和小杂去除，再配合风选设备去除小麦中的轻杂和灰尘。

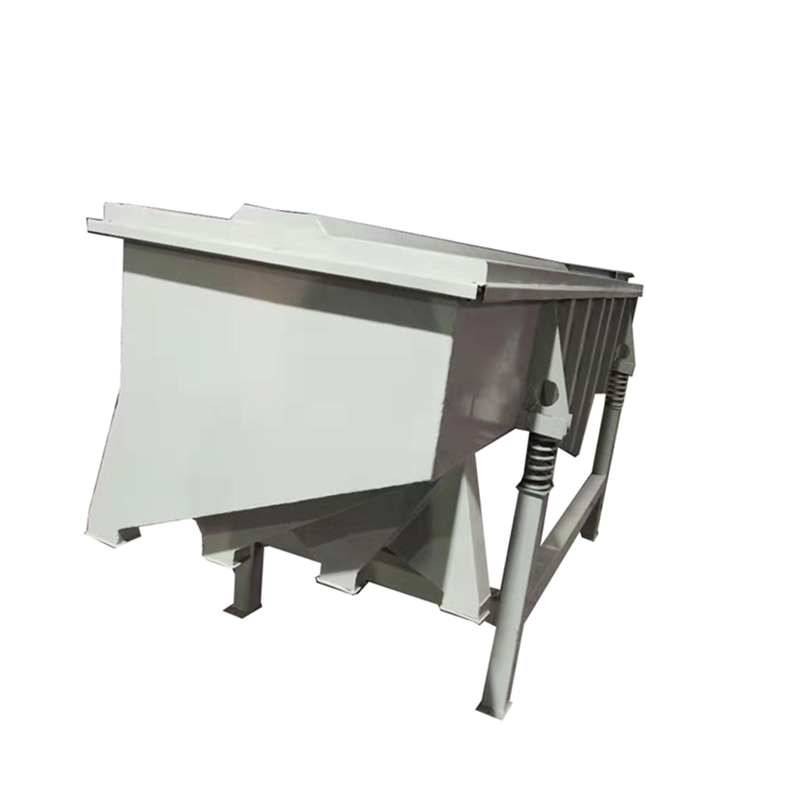

振动筛是靠不平衡转子（偏心块和偏心轴）产生的离心力激振筛箱按一定频率和振幅振动，因此，振动筛主要由激振器、筛箱和弹性支撑组成。

振动筛的筛箱与摇动筛相似，其振幅受给料量和其他动力学因素的影响可以改变。振动筛运动特点是频率高、振幅小，物料在筛面上作跳跃运动，因而生产率和筛分效率都较高。振动筛适用于选煤厂的各种筛分作业。

目前，将振动筛按筛面工作时运动轨迹的特点，分为圆运动振动筛（简称圆振动筛）和直线运动振动筛（简称直线振动筛）两大类。

圆振动筛由于振动器安装的位置偏差，实际筛箱运动轨迹一般为椭圆。即使直线振动筛，由于制造与设计偏差，通常筛箱的运动轨迹也不完全是直线，只是接近直线运动。

圆振动筛由于激振器是一根轴，所以又叫单轴振动筛；直线振动筛激振器由两根轴组成，所以也称双轴振动筛。

振动筛分设备所采用的弹性元件可分为三类：

1.主振弹簧：其作用是使振动机械工作在指定的工作状态下(入进共振状态).例如,振动电机和其他一些共振机械,通常选用强迫频率稍微低于固有频率的近亚共振的工作状态,这时采用主振弹簧.

2.隔振弹簧：其作用是对振动机械体实现弹性支撑,使机体产生弹性振动,并减少传递给地基或者结构架上的动载荷.

3.其他特殊用途的弹簧：如导向板弹簧和连杆弹簧等.
